製品概要

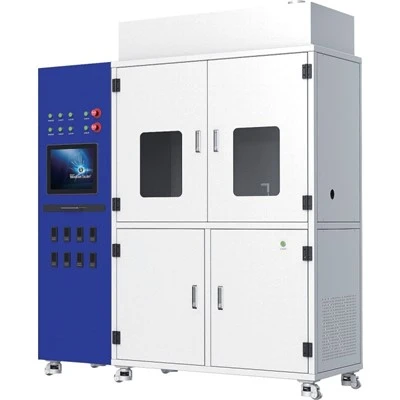

当社の SiC エピタキシャル炉は、第 3 世代半導体のコア材料である 4H-SiC のホモエピタキシャル成長のために構築された特殊な装置です。-高性能 SiC エピタキシャル層の製造をサポートするように設計されたこのシステムは、正確なプロセス制御と堅牢なハードウェア設計を統合して、高度な半導体製造に一貫した信頼性の高い結果を提供します。{4}
利点
高速、高品質のエピタキシャル成長-: 4H- SiC 層の高速で均一な堆積を実現し、工業規模の生産において材料の完全性を維持しながらスループットを向上させることができます。-。
優れた均一性制御: 層の厚さとドーピング濃度を正確に調整し、ウェーハ全体およびバッチ間で一貫した材料特性を保証します。
大型ウェーハおよび高度な構造のサポート: 6- インチおよび 8- インチの基板に対応し、最新のパワーおよび RF デバイスで必要とされる厚くて欠陥の少ないエピタキシャル層の製造に適しています。
正確な熱管理: 温度制御精度±0.1度で最大1700度まで動作し、安定した成長条件と高い材料品質をサポートします。
アプリケーション
パワー半導体デバイス：電気自動車用インバーター、充電インフラ、太陽光インバーター、風力タービンコンバーター用のSiCエピタキシャル材料の製造に使用され、より高い効率、電圧耐性、熱安定性が可能になります。
RF およびマイクロ波デバイス: 5G 基地局、衛星通信、レーダー システム用の SiC{0}} ベースのコンポーネントの開発をサポートし、高周波および高電力動作の需要に対応します。{2}
産業用パワーエレクトロニクス: モーター ドライブ、高電圧送電システム、鉄道牽引装置に適用され、エネルギー効率と動作の信頼性の向上に役立ちます。{0}
光電子デバイス: UV 光検出器や発光ダイオード用の高品質 SiC エピタキシャル基板を提供し、要求の厳しいオプトエレクトロニクス アプリケーションで安定した性能をサポートします。{0}
よくある質問
Q: 1. SiCエピタキシー炉とは何ですか?
A: SiC エピタキシャル炉は、4H-SiC ホモエピタキシャル成長に特化した半導体装置で、第 3 世代の半導体パワーデバイス、RF コンポーネント、オプトエレクトロニクス用の高品質の SiC エピタキシャル ウェーハを製造するために使用されます。-
Q: 2. SiC エピタキシー炉の主な用途は何ですか?
A: 新エネルギー自動車、太陽光発電、風力発電、5G 通信、産業用パワーエレクトロニクス、高電圧送電、航空宇宙、防衛などで広く使用されており、高効率、高温の SiC デバイスを実現します。
Q: 3. 御社の SiC エピタキシー炉の主な利点は何ですか?
A: 主な利点には、超高速で高品質な成長、優れた厚さ/ドーピングの均一性、6 インチ/8 インチのウェーハのサポート、厚い低欠陥層の機能、±0.1 度の精度で最大 1700 度の正確な温度制御が含まれます。
Q: 4. 貴社の SiC エピタキシー炉はどのようなウェーハ サイズをサポートしていますか?
A: 当社のシステムは、主流および次世代の工業生産規格に適合する 6 インチ (150mm) および 8 インチ (200mm) の SiC 基板をサポートしています。
Q: 5. 厚くて欠陥の少ない SiC エピタキシャル層を生成できますか?
A: はい。厚いエピタキシャル層と欠陥の少ない 4H SiC 材料の需要を満たすように特別に設計されており、高電圧パワーデバイスや高性能 RF アプリケーションに最適です。
Q: 6. この炉は研究開発や量産に適していますか?
A: はい。均一性、安定性、拡張性が高いため、材料の研究開発、プロセス開発、SiC エピタキシャル ウェーハの大量量産に適しています。
Q: 7. カスタマイズされたソリューションとアフターサポートを提供しますか?
A: カスタマイズされた構成、プロセスレシピ、自動化オプションを提供します。完全なアフターサポートには、設置、トレーニング、メンテナンス、スペアパーツ、リモート/オンサイト技術サービスが含まれます。
